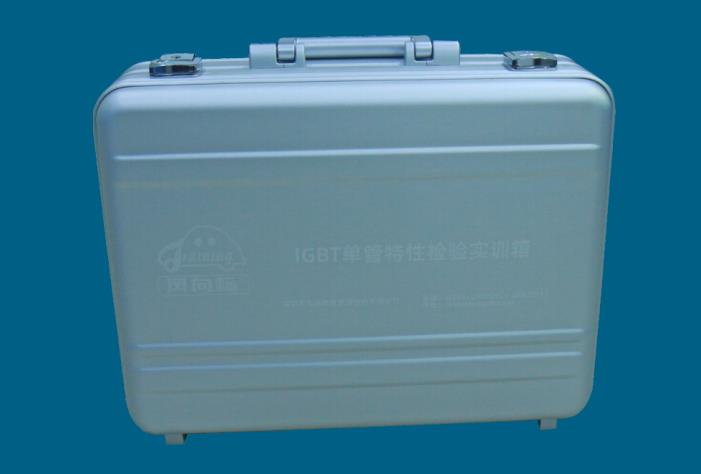

IGBT單管特性檢驗實訓箱

一、配置

鋁合金箱體，鋁塑板面板， 12V開關電源，110V開關電源，頻率可調高頻信號發生器，IGBT管，MOS管，普通三極管，電機，開關，交流接觸器，電源線，電壓表，電流表，頻率表，用電器，三極管MOS管插座，各種不同數值的保險絲管，8格器件盒。

二、功能

1.IGBT高頻特性試驗——通過高頻信號發生器，同時給IGBT管的柵極G和普通三極管的基極B加控制信號，發射極E接地，集電極C加一上拉電阻，用雙通道示波器同時觀測基極B和集電極C信號波形，從低到高逐步增大信號頻率，觀測輸入輸出波形什么時候開始有不同步現象，分別記錄下IGBT管和普通三極管或者MOS管的不同步時的頻率數值。對于實驗數據進行比較，可以得出結論：IGBT有高頻適應特性。

2.IGBT大電流特性——通過給IGBT柵極B加一個小電流低電壓控制信號，控制IGBT管導通和切斷，發射極接地，集電極通過+12V電源和保險絲連接一個電機，IGBT管導通，電機運轉，IGBT管截止，電機停止運轉。觀察此時流過電機的電流大小，做記錄。然后用同樣的方法和步驟，用普通三極管或者MOS管替代IGBT管，觀察電機運轉情況，同時記錄下電機停轉的電流值。比較不同管子的實驗數據和電機運轉情況，得出結論，IGBT有大電流適應特性。

3.IGBT高電壓特性——給IGBT柵極G加一個小電流低電壓控制信號，控制IGBT管導通和切斷，發射極接地，集電極通過110V開關電源和保險絲連接一個用電器，觀察用電器和IGBT管工作情況。用普通三極管或者MOS管替代IGBT管，觀察用電器盒三極管情況，同時記錄下現象。比較不同管子的實驗現象和電機運轉情況，得出結論，IGBT有高電壓適應特性。

三、技術參數

1.箱體長×寬×高：435×325×200mm；

2.工作電壓：AC220V  DC12V  DC110V

3.重量：約5KG
