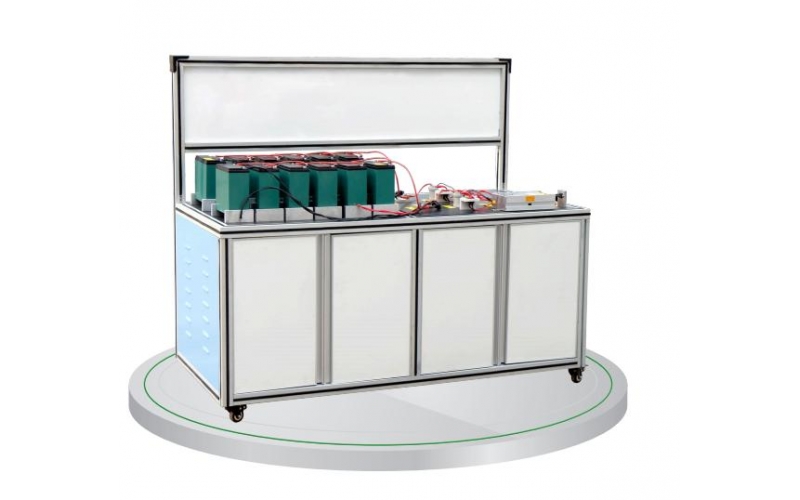

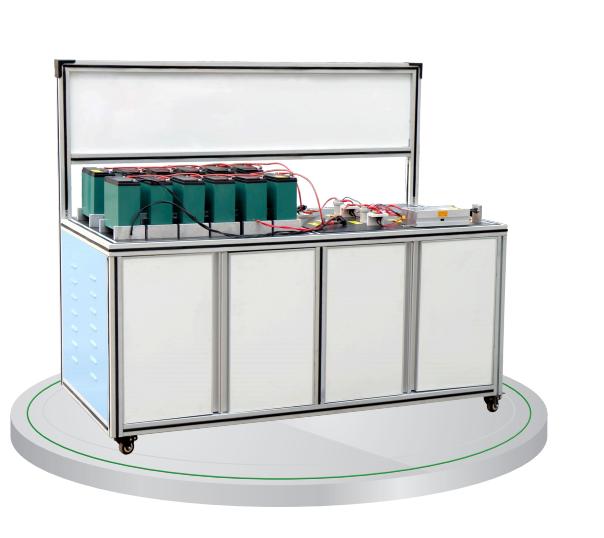

新能源汽車鉛酸動力電池組裝連接實訓臺

產品簡介

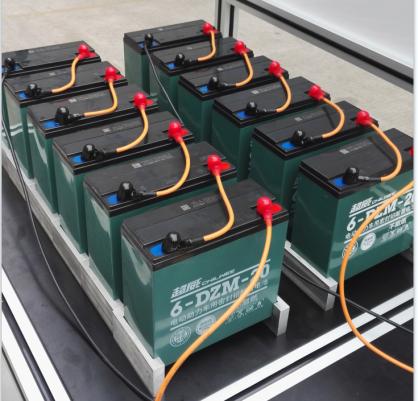

選用主流膠體免維護鉛酸動力電池12V20AH，有2組，每組6個，共12個，通過對實電池組進行連接和組裝，了解電池不同組裝方式，認識動力電池充放電過程等相關知識。

產品特點

1.該設備包含鉛酸蓄電池、充電機、放電模塊、高壓大電流繼電器、電源適配器等部件，可學習部件結構以及工作原理。

2.對動力電池組自由組裝，學習不同方式的組裝對動力電池包的參數影響，測量、計算動力電池的相關參數。

3.將動力電池包與放電模塊、充電裝置的組裝，學習電動車高壓線路的電路連接，動力電池包充放電過程。

4.對高壓電的電壓、電流、繼電器控制信號，充電信號等數據進行測量。

5.訓練操作高壓時的安全操作方法。

6.學員可模擬電路及電池故障，進行故障排除。

7.模擬電池不均衡，對電池充放電的影響,并訓練修復不均衡的故障。

實訓項目

1.鉛酸電池組裝為高壓電池包實訓

2.電池參數測量及計算

3.高壓接觸器故障排除

4.高壓線路連接

5.高壓安全操作訓練

6.電池均衡實訓

7.充放電系統(tǒng)線路短路和斷路以及虛接故障排除

配套資源

實訓指導書，PPT，視頻
