產品簡介

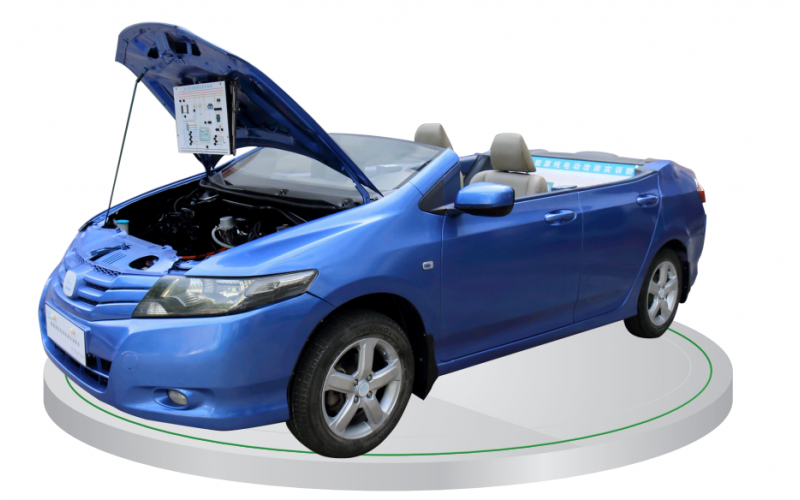

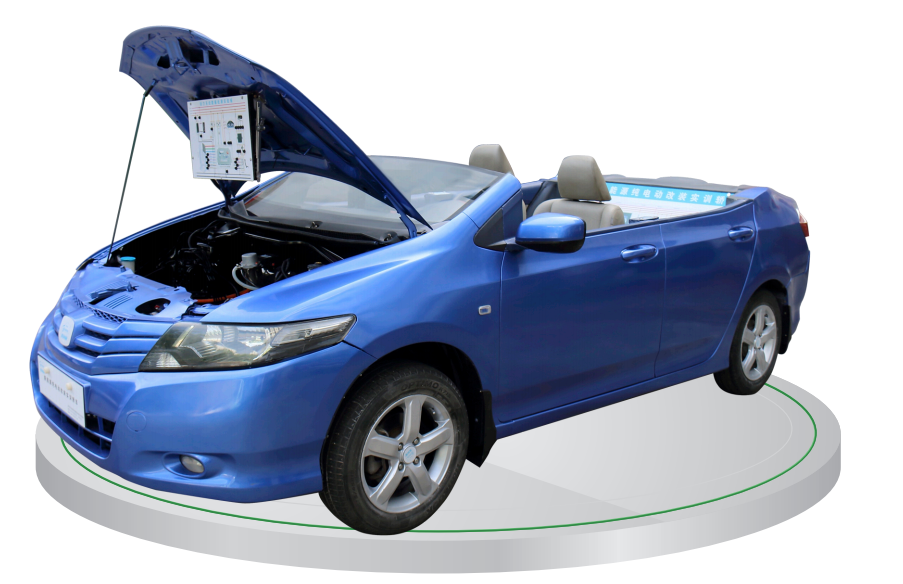

選用主流新能源純電動車原車底盤和車身，外加整套電驅動傳動系統零部件，電驅動系統零部件透明化展示，動力電池包，電機控制器，驅動電機，車載充電機等選用國內成熟產品，組成一臺行駛透明的純電動實訓車，培養學員對新能源電驅動系統故障分析和處理能力，適用于職業技術學院新能源課程教學和維修實訓設備。
產品特點
1. 選用主流新能源純電動車原車底盤和車身，后尾箱處安裝動力電池包；前倉安裝電機驅動系統和輔助系統，車輛可正常行駛。

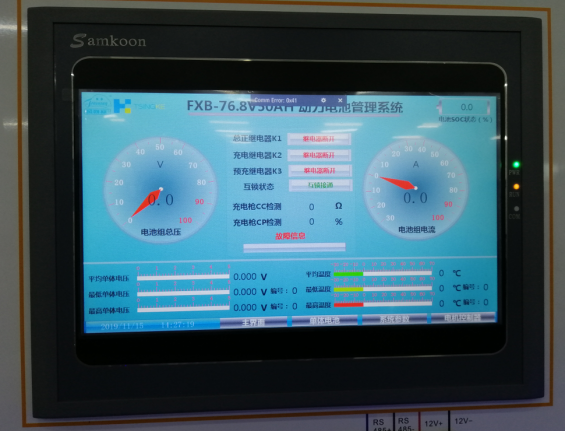

2. 配備動力電池包10寸顯示器（帶觸摸功能），可分頁顯示每節動力電池實時電壓，多處監測點實時溫度，3種工作狀態，母線電流大小等電池包信息。
3. 前艙和后尾箱安裝的部件與電氣連接方式與純電動汽車整車相似，配裝純電動車專用連接器，可以方便拆卸，讓學員在拆裝連線過程掌握高壓系統零部件拆裝要點和安全保護。
4.動力電池包內部配備實車設故保險裝置，通過原位斷開線路，實現不破壞系統和線束來實現設故。
5.設置有兩個支架，用于支撐車輛前部使前輪離地，既滿足教學需求，同時保證使用過程的安全。
6.真實的機械齒輪傳動和剎車系統，觀察制動能量回饋電流變化，掌握制動能量回收概念。
7.實訓車輛帶電動真空助力液壓制動系統，開關信號通過壓力傳感器智能控制真空泵工作。學生真實了解電動真空助力系統的工作過程
實訓項目
1. 高壓安全操作項目實訓
2. 單體電池故障排除
3. 電池管理系統線路故障排除
4. CAN通訊故障檢測實訓
5. 車輛無法啟動故障排除
6. 充電系統故障排除
7. 配電系統故障檢測
8. 電機控制器與驅動電機故障排除
9. 儀表不能顯示故障排除
10. 車輛無法掛擋故障排除
11. 車輛不能運行故障排除
12. 電動真空助力系統不工作故障排除
13. 不同負載下汽車的工作狀態實訓。
配套資源
實訓指導書（詳細講解各部件的結構組成，工作原理等），PPT課件，教學軟件/視頻，3D動畫資源。
